WPL系列臥式圓盤干燥機

概述

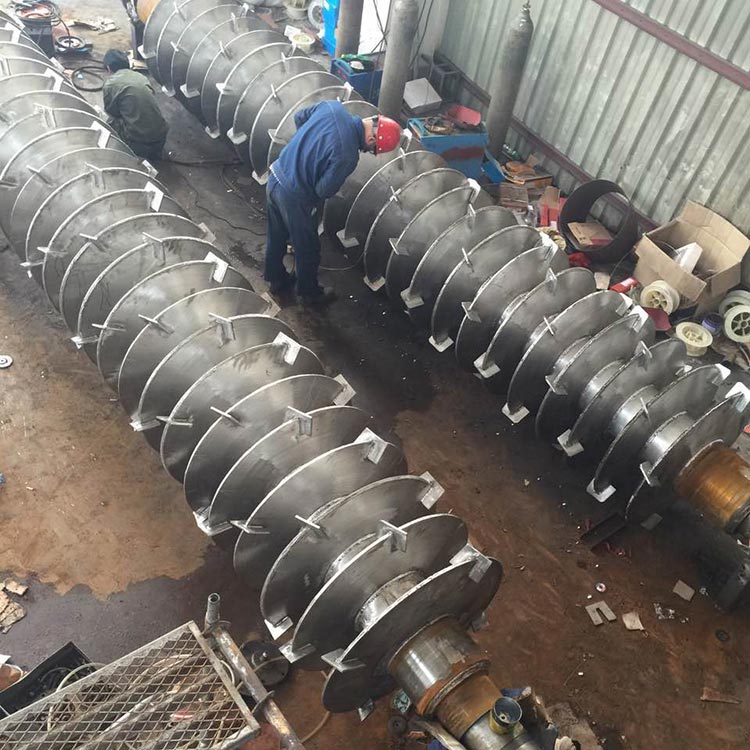

??圓盤干化工藝技術作為一種可靠、節能的污泥熱干化技術，對解決“污泥圍城”有重要意義。圓盤干燥機主體由一個圓筒形的外殼和一組中心貫穿的圓盤組成。圓盤組內部是中空的，熱介質從這里流過，把熱量通過圓盤間接傳輸給污泥。污泥在圓盤與外殼之間通過，接受圓盤傳遞的熱，蒸發水分。盤片組垂直于中空軸，大邁干燥污泥的推進和攪拌是通過羽根來實現。污泥水分形成的水蒸氣聚集在圓盤上方的穹頂里，被少量的載氣風帶出干燥機。

應用
??干燥機主要由夾套，單軸轉子和傳動裝置組成。污泥通過夾套、空心軸和軸上焊接的空心盤片的熱傳到被間接加熱干化。盤片對污泥沒有切割，而是通過盤片邊緣的推進攪拌器的作用，對污泥進行攪拌，不斷更新干燥面，從而實現干燥的目的。
特點
◆ 干燥機圓筒體是夾套型構造，另外攪拌軸、圓盤內中空，有蒸汽流通，受熱面積非常大，機體能更小型化，干燥效果好。
◆ 由于使用蒸汽間接加熱，外壁又設夾套，沒有大量攜帶空氣帶走熱量，蒸汽利用率高。
◆ 蒸汽與污泥不接觸，不溶性氣體量少，可以入爐焚燒，二次污染小。
◆ 污泥經破碎和攪動后，成均勻顆粒狀，利于進一步處置（焚燒、土地利用、建材等）。
◆ 轉速低、轉子與污泥間沒有切向力，因此磨損小、維修量小、壽命長、電耗低，更適應國內污泥。

圓盤干燥機主要特點:
??圓盤式干燥機比雙軸槳葉式污泥干燥機傳熱面積大，制作面積可達到400平方，所以圓盤干燥機比較適用于大型市政污泥干化處理。
1、傳熱圓盤表面光滑、不易結垢、不易磨損、傳熱性能好；
2、干燥機內葉片埋在物料中，傳熱面積被可充分利用；
3、旋轉圓盤上都設有刮板，可以清理圓盤表面的物料；
4、干燥工程封閉操作，適宜濕氣體有害、有異味的情況；
5、設備運行平穩，操作維護簡單，運營成本低;
6、可以連續操作，也可間歇操作，根據客戶需求設計；

7、傳熱介質可以是蒸汽、高溫導熱油。

圓盤干燥機適宜干燥的物料：

??該機使用于干燥后不易結塊、粘附的濾餅狀、顆粒狀物料的干燥。典型干燥物料有：魚粉、石墨、碳黑、聚乙烯粉末、飼料、酒糟、污泥、玉米坯芽等。

干化工藝流程

干化焚燒工藝流程

技術參數
