大口徑電動調節閥工作原理
大口徑電動調節閥由電動執行機構和排水控制閥兩部分組成。電動調節閥的輸入是控制器傳來的直流信號，經伺服放大器放大后，驅動執行器產生軸向推力，帶動調節閥動作，將介質流量設定為下一個，變化如下。調整系統的各種參數。同時，執行器發出寬位置信號與伺服放大器進行比較，使調節閥始終保持在輸入信號對應的位置，完成伺服調節工作。
大口徑電動調節閥特殊適用于化工、石化、冶金、電廠等工業領域的普通流體介質和大流量過程控制系統。該閥門由電動（電子）執行器和大口徑套筒閥組成。它具有更大的流通能力和更高的性能。電動調節閥結構緊湊，流道順暢，流量特性準確，調節范圍廣，閥座泄漏小。

大口徑電動調節閥主要由以下幾部分組成
1、控制器：從調節器接收DC4-20mA或DC1-5V，控制執行器在規定的模式下運行。
2、傳動機構：將電機的旋轉運動轉化為輸出軸的直線往復運動，實現調節閥的開/關和調節功能。
3、開度檢測機構：輸出軸的直線運動位移（閥芯開度）通過齒條和齒輪反饋給電位器，電位器轉換成電信號后反饋。來自控制器或調節器當閥芯輸入信號和閥芯釋放信號之間的差異變?yōu)榱銜r，電機停止運行。
4、聯軸器機構：用支架連接執行器和控制閥，用開/關螺母連接執行器輸出軸和閥桿。啟動螺母有一個指針，支架指示輸出軸。
5、手動機構：該執行機構也設計有手動機構。在停電的情況下，您可以手動操作完成開/關和調節功能。可根據需要調節閥門。

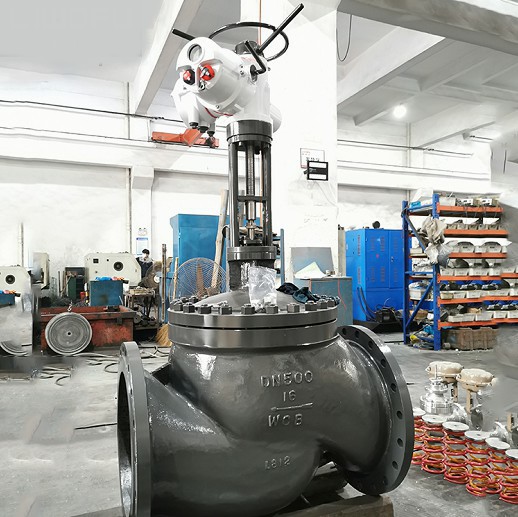

調節閥廠家推薦產品：大口徑電動智能調節閥
