新聞詳情
2019/3/7

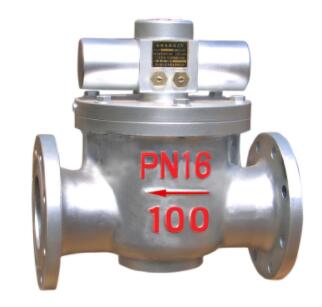

BFDY數控新型多功能電液閥
一、BFDY數控新型多功能電液閥產品說明：
.BFDY型數控電液閥是我公司研制的一種新型多功能電液閥。是BFDT型數控電磁閥的改進型。是一種 軟活塞結構電液閥,適應范圍廣,具有優異的恒流與多段控制功能。適宜作為石油、化工、冶金、電力、食品等管道儲運中的自動化控制執行裝置使用，經中石化河南許昌、山東臨沂、東營、中石油河北邯鄲黃粱夢等油庫的使用（見《用戶反饋》中的使用報告），證明該閥性能優異，解決了國內（仿制國外產品）的多功能電液閥水擊嚴重、膜片壽命短、計量不準確（無小流量）等問題，是替代進口產品的首選。
國家專利產品，專利號：QZ252050532345
BFDY數控新型多功能電液閥主要解決了兩個技術難題：
1. 大口徑電磁閥（電液閥）膜片式只能做到300mm以下，本實用新型可做到1米以上；
2. 大口徑電磁閥，金屬活塞式有加工難度大、熱脹冷縮和介質雜質卡堵問題。
二、BFDY數控新型多功能電液閥產品特點：
1、與微機配合，可實現無級開閉，多段控制流量流速
2、相對膜片式，具有線性控制，勻速響應，壓力損失小等優點
3、恒流功能優異，開關響應時間可調，大流量時壓降低，小流量時控制平穩，效果最佳，關閥無水擊。（以一百通徑電液閥為例，小流量可穩定控制在一秒一升）。
4、安全、節能、低電壓(DC24V),低功耗(低于24W)
5、使用壽命長，閥體采用鑄鐵、碳鋼、不銹鋼、鋁合金等防銹耐腐蝕材料。閥塞套采用銅、不銹鋼
6、活塞采用氟橡膠、聚四氟乙烯等高性能材料，耐油耐腐蝕無泄漏
7、可加裝閥塞開度信號傳感器,及時反饋閥塞工作狀態
8、設計先進，結構簡單，控制管路全部內置，使用維護方便，工作安全可靠，
9、可加裝手動裝置，保證停電使用
10、可水平、垂直、傾斜安裝，適用范圍廣。
三、BFDY數控新型多功能電液閥工作原理：
當兩個電磁閥線圈通電時，平衡孔回路關閉，泄流孔回路打開，活塞上腔泄壓，活塞上行，閥門打開。反之，活塞下行，閥門關閉。在閥門開啟和關閉過程中，可將流量（流速）信號及閥塞位置信號傳送給計算機，經過計算機處理后發出相應的指令，控制兩個電磁導閥的通、斷電狀態，使活塞的上下腔的液壓差產生變化，從而將活塞控制在所需的開啟高度上，實現對管道介質流量的控制。
四、BFDY數控新型多功能電液閥流量曲線圖：
五、BFDY數控新型多功能電液閥壓力降曲線圖：
六、BFDY數控新型多功能電液閥結構圖：
七、BFDY數控新型多功能電液閥型號含義：
八、BFDY數控新型多功能電液閥啟動和調節方法：
使用BFDY系列電液閥，系統進行最初調試時，請按下列步驟進行，以確保電液閥穩定正常工作。
1、首先主閥活塞上腔內的空氣必須泄放掉，否則，閥門可能會工作不穩定或靈敏度降低。閥門安裝在水平管線上，通常完成幾個全過程的開關，空氣便可自動地從活塞上腔中排出。
2、確認控制儀中的流量上限是否合適，以保護流量計裝懂不過速及避免電液閥不間斷的調節動作（調節流量）。
3、在給電磁閥供電，使主閥打開之前，檢查手動截至閥是否關嚴，以防止閥門失控。
4、做一個正常的暫停關斷，觀察閥門在多極關斷過程中的關閉速度和流量穩定性。
5、如果主閥多極關斷的速度和流量穩定性可以接受，進行下一步。如果不可接受，調節上游液壓回路中的柱塞閥（減小開度可使主閥慢慢關閉并獲得更好的流量穩定性，或增加開度，可使主閥關閉得更快些）。
6、如果電液閥的入口最高壓力與最低壓力在最大流量的比值大于（如一個泵供幾個鶴位在一個鶴位運行和所有鶴位都運行的情況下）2：1時，不可能在所有的操作條件下，都獲得滿意的閥門特性。如果電液閥的入口壓力變化太大，應當減少同時灌裝鶴位的數量，或者使用變頻油泵。
規格 型號 | 公稱 通徑 （mm） | 工作 壓力 （Mpa） | 工作 電壓 （V） | 功率 （W） | 工作 介質 | 閥體 材質 | 結構 長度 (mm) | 連接 方式 (mm) | 外形尺寸 長×寬×高 （mm） |
BFDY-25 | 25 | 低 0.01 ～ 1.6 中 0.1 ～ 2.5 高 0.1 ～ 6.0 | 雙 DC 24 ～ 36 | 雙 12 ～ 18 | 油 、 汽 、 水 及 各 種 液 體 | 鋁 合 金 、 鑄 鐵 、 鑄 鋼 、 不 銹 鋼 等 | 160 | 法蘭4孔 Ø14/Ø85 | 160×115×180 |
BFDY-40 | 40 | 200 | 法蘭4孔 Ø18/Ø110 | 200×145×278 | |||||
BFDY-50 | 50 | 230 | 法蘭4孔 Ø18/Ø125 | 230×160×288 | |||||
BFDY-80 | 80 | 雙 18 ～ 36 | 310 | 法蘭8孔 Ø18/Ø160 | 310×252×368 | ||||
BFDY-100 | 100 | 350 | 法蘭8孔 Ø18/Ø180 | 350×282×395 | |||||
BFDY-150 | 150 | 480 | 法蘭8孔 Ø23/Ø240 | 480×340×485 | |||||
BFDY-200 | 200 | 495 | 法蘭12孔 Ø23/Ø295 | 495×418×600 | |||||
BFDY-250 | 250 | 雙 48 ～ 128 | 622 | 法蘭12孔 Ø25/Ø355 | 622×560×660 | ||||
BFDY-300 | 300 | 698 | 法蘭12孔 Ø25/Ø410 | 698×600×705 | |||||
BFDY-400 | 400 | 914 | 法蘭16孔 Ø30/Ø650 | 914×810×1100 | |||||
BFDY-500 | 500 | 978 | 法蘭20孔 Ø34/Ø650 | 978×820×1200 | |||||
BFDY-600 | 600 | 1295 | 法蘭20孔 Ø41/Ø770 | 1295×980×1298 | |||||
BFDY-700 | 700 | 雙 88 ～ 320 | 1448 | 法蘭24孔 Ø41/Ø840 | 1448×1250×1350 | ||||
BFDY-800 | 800 | 1850 | 法蘭24孔 Ø41/Ø950 | 1850×1410×1480 | |||||
BFDY-900 | 900 | 2050 | 法蘭28 Ø41/Ø1050 | 2050×1570×1650 | |||||
BFDY1000 | 1000 | 2250 | 法蘭28 Ø48/Ø1170 | 2250×1740×1750 |
BFDY數控新型多功能電液閥說明：結構長度標準GB/T12221-2000,連接法蘭標準GB/T9115.1-2000 JB/T79-94 電器接口：G1/2" G3/4"
