奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q641F46-氣動帶手動襯氟球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
產品簡介：

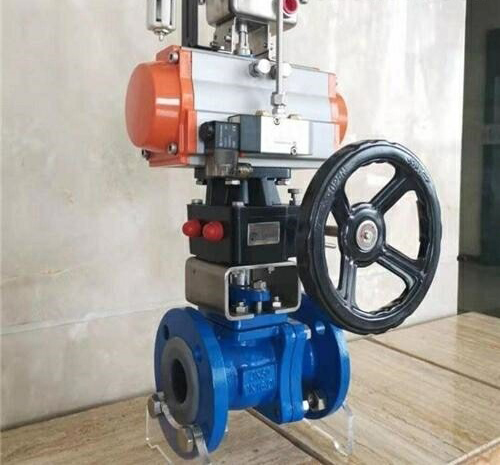

Q641F46-氣動帶手動襯氟球閥是一種（球體）繞垂直于通道軸旋轉90?的閥門，其由回轉型角行程電子式氣動執行器和O型閥結構組成。屬旋轉類型高性能調節或開關閥類，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出。可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。
Q641F46-氣動帶手動襯氟球閥產品特點：
1．氣動襯氟球閥流體阻力小，是所有閥類中流體阻力zui小的一種。以AC220V、AC380V或DC24V電源電壓作動力，接受（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉。氣動襯氟球閥以角行程輸出的扭矩轉動球體0~90?，達到啟閉動作或調節動作。
2．氣動襯氟球閥是全電子式氣動執行機構，采有機電一體化結構。氣動襯氟球閥具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單。氣動襯氟球閥通過輸入電流信號或電壓信號，改變球芯的旋轉角度（0-90?任意角度），實現比例調節動作。
3．氣動襯氟球閥球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 氣動襯氟球閥特別適用于要求零泄漏率的場合。
4．氣動襯氟球閥有效的降低了球與密封圈之間的磨擦系數，減少了操作力矩。當介質壓力較小時，氣動襯氟球閥密封圈與球體接觸面較小，故有較大的密封比壓，確保可靠密封，當介質壓力較大時，氣動襯氟球閥密封圈與球體接觸面積也相應增大，故閥座密封圈能承受較大的介質推力而不會損壞，確保可靠密封。
帶手動襯氟球閥型號含義：
帶手動襯氟球閥主要零件材料及適用溫度、介質：
帶手動襯氟球閥各型號所表示的壓力、材質：
帶手動襯氟球閥應用規范:
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q641F46-氣動帶手動襯氟球閥產品，請您根據Q641F46-氣動帶手動襯氟球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
產品簡介：
Q641F46-氣動帶手動襯氟球閥是一種（球體）繞垂直于通道軸旋轉90?的閥門，其由回轉型角行程電子式氣動執行器和O型閥結構組成。屬旋轉類型高性能調節或開關閥類，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出。可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。
Q641F46-氣動帶手動襯氟球閥產品特點：
1．氣動襯氟球閥流體阻力小，是所有閥類中流體阻力zui小的一種。以AC220V、AC380V或DC24V電源電壓作動力，接受（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉。氣動襯氟球閥以角行程輸出的扭矩轉動球體0~90?，達到啟閉動作或調節動作。
2．氣動襯氟球閥是全電子式氣動執行機構，采有機電一體化結構。氣動襯氟球閥具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單。氣動襯氟球閥通過輸入電流信號或電壓信號，改變球芯的旋轉角度（0-90?任意角度），實現比例調節動作。
3．氣動襯氟球閥球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 氣動襯氟球閥特別適用于要求零泄漏率的場合。
4．氣動襯氟球閥有效的降低了球與密封圈之間的磨擦系數，減少了操作力矩。當介質壓力較小時，氣動襯氟球閥密封圈與球體接觸面較小，故有較大的密封比壓，確保可靠密封，當介質壓力較大時，氣動襯氟球閥密封圈與球體接觸面積也相應增大，故閥座密封圈能承受較大的介質推力而不會損壞，確保可靠密封。
帶手動襯氟球閥型號含義：
| 閥門種類 | 動作方式 | 連接方式 | 閥芯結構 | 密封材料 |
| Q：球閥 | 6：氣動 | 1：螺紋連接 4：法蘭式連接 7：對夾式連接 | 1：軟密封浮動式球芯 4：L型三通 5：T型三通 7：硬密封固定式球芯 | F：聚四氟乙烯 H：硬質合金 |
帶手動襯氟球閥主要零件材料及適用溫度、介質：
| 氣動球閥通徑mm | DN15-DN300 | |||
| 材料代號 | C（WCB） | P（304） | R（316） | |
| 主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 球體 | 2Cr13、（304） | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
| 閥座密封 | 增強聚四氟乙烯 、對位聚苯 、硬質合金鋼密封 | |||
| 填料 | 聚四氟乙烯 、柔性石墨 | |||
| 適用工況 | 適用介質 | 蒸汽、水、油品 | 硝酸堿類腐蝕性介質 | 醋酸類腐蝕性介質 |
| 適用溫度 | 聚四氟乙烯≤180℃,對位聚苯≤300℃,金屬密封≤425℃ |
帶手動襯氟球閥各型號所表示的壓力、材質：
| 產品名稱 | 型號 | 材質 | 壓力MPa |
| 氣動球閥 | -16C | 鑄鋼WCB | 1.6 |
| 氣動球閥 | -25C | 2.5 | |
| 氣動球閥 | -40C | 4.0 | |
| 氣動球閥 | -16P | 304不銹鋼 | 1.6 |
| 氣動球閥 | -25P | 2.5 | |
| 氣動球閥 | -40P | 4.0 | |
| 氣動球閥 | -16R | 316不銹鋼 | 1.6 |
| 氣動球閥 | -25R | 2.5 | |
| 氣動球閥 | -40R | 4.0 |
帶手動襯氟球閥應用規范:
| 氣動襯氟球閥制造標準 | 氣動襯氟球閥法蘭標準 | 氣動襯氟球閥結構標準 | 氣動襯氟球閥檢驗試驗標準 |
| GB/T12237-89 | JB/T79-94 HG20592 | GB12221-89 | GB/T13927-89 JB/T9092-99 |
| API6D | ANSI B16.5 | ANSI B16.10 | JB/T9092-99 |
| JPI7S-48 | JIS B2212~2214 | JIS B2002 | API598 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q641F46-氣動帶手動襯氟球閥產品，請您根據Q641F46-氣動帶手動襯氟球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
