奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q645F46/Q644F46-氣動三通襯氟球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
產品簡介：

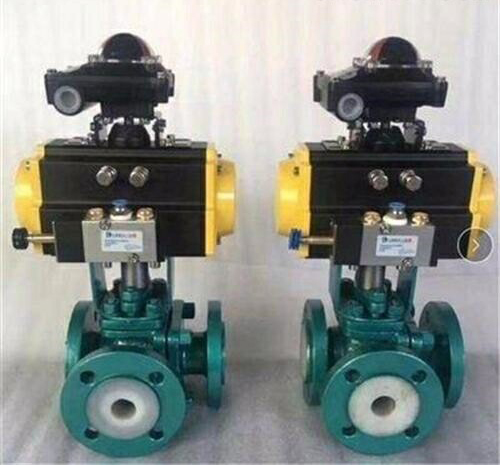

Q6(45/44)F46Q645F46/Q644F46-氣動三通襯氟球閥的標準球芯有L型三通雙口孔道和T型三口孔道。改變球芯與管道的相對角度就可對三條支管流體實現不同的組合控制。T型孔道可使三條正交的管道互相連通，也可使其中兩條管道連通而切斷另一條管道，L型孔道只能連通或切換互相垂直的兩條管道。即T型孔道起分流、合流作用，L型孔道起分配作用。
Q6(45/44)F46Q645F46/Q644F46-氣動三通襯氟球閥接觸介質的部位均采用高壓注塑工藝，襯有耐腐蝕、耐老化的四氟層（F46或PFA）。配用氣動活塞式執行機構或電動執行機構可滿足各種自控要求，主要用于液體、氣體、蒸汽等介質的方向切換、配比調節與控制。
技術性能規范：
外形連接尺寸HG/T20592 PN10/PN16（單位：mm）
外形連接尺寸ASME B16.5 Class150 (單位：mm)
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q645F46/Q644F46-氣動三通襯氟球閥產品，請您根據Q645F46/Q644F46-氣動三通襯氟球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
產品簡介：
Q6(45/44)F46Q645F46/Q644F46-氣動三通襯氟球閥的標準球芯有L型三通雙口孔道和T型三口孔道。改變球芯與管道的相對角度就可對三條支管流體實現不同的組合控制。T型孔道可使三條正交的管道互相連通，也可使其中兩條管道連通而切斷另一條管道，L型孔道只能連通或切換互相垂直的兩條管道。即T型孔道起分流、合流作用，L型孔道起分配作用。
Q6(45/44)F46Q645F46/Q644F46-氣動三通襯氟球閥接觸介質的部位均采用高壓注塑工藝，襯有耐腐蝕、耐老化的四氟層（F46或PFA）。配用氣動活塞式執行機構或電動執行機構可滿足各種自控要求，主要用于液體、氣體、蒸汽等介質的方向切換、配比調節與控制。
技術性能規范：
| 設計標準 | HG/T 3704,GB/T 12237 | API 60 | ||
| 結構長度 | HG/T 3704,GB/T 12221 | ASMEB16.10 | ||
| 法蘭形式尺寸 | HG/T 20592,GB/T 9119 | ASME B16.5,JIS B2220 | ||
| 檢驗與試驗 | G8/T 13927,J8/T 9092 | API 598 | ||
| 公稱、壓力（MPa) | 1.0 | 1.6 | 150Lb | |
| 實驗壓力(MPa) | 殼體試壓 | 1.5 | 1.5 | 1.5 |
| 高壓密封 | 1.1 | 1.1 | 1.1 | |
| 低壓密封 | 0.6 | 0.6 | 0.6 | |
| 適用溫度（℃） | PFA: -30～200 FEP -30～150GXPO: -10～80 | |||
| 適用介質 | 鹽酸、硝酸、氫氟酸、Cl2、硫酸、王水等強腐蝕性介質 |
外形連接尺寸HG/T20592 PN10/PN16（單位：mm）
| DN | L | D | D1 | D2 | Z-d | f | b |
| 25 | 165 | 120 | 85 | 65 | 4 14 | 2 | 14 |
| 32 | 180 | 140 | 100 | 78 | 4-18 | 3 | 16 |
| 40 | 200 | 150 | 110 | 85 | 4-18 | 3 | 16 |
| 50 | 200 | 165 | 125 | 100 | 4-18 | 3 | 16 |
| 65 | 240 | 185 | 145 | 120 | 4-18 | 3 | 18 |
| 80 | 250 | 200 | 160 | 135 | 8-18 | 3 | 20 |
| 100 | 280 | 220 | 180 | 155 | 8-18 | 3 | 20 |
| 125 | 360 | 250 | 210 | 185 | 8-18 | 3 | 22 |
| 150 | 370 | 285 | 240 | 210 | 8-23 | 3 | 24 |
外形連接尺寸ASME B16.5 Class150 (單位：mm)
| NPS | L | D | 01 | 02 | Z-d | f | b |
| 1 | 165 | 108 | 79.5 | 51 | 4-16 | 2 | 12 |
| 11/4 | 180 | 117 | 89.0 | 64 | 4-16 | 2 | 13 |
| 11/2 | 200 | 127 | 98.5 | 73 | 4-16 | 2 | 15 |
| 2 | 200 | 152 | 120.5 | 92 | 4-19 | 2 | 16 |
| 21/2 | 240 | 178 | 139.5 | 105 | 4-19 | 2 | 18 |
| 3 | 250 | 190 | 152.5 | 127 | 4-19 | 2 | 19 |
| 4 | 280 | 229 | 190.5 | 157 | 8-19 | 2 | 24 |
| 5 | 360 | 254 | 216.0 | 186 | 8-22 | 3 | 24 |
| 6 | 370 | 279 | 241.5 | 216 | 8-22 | 3 | 26 |
