奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q945F，Q45F-904L不銹鋼法蘭三通球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

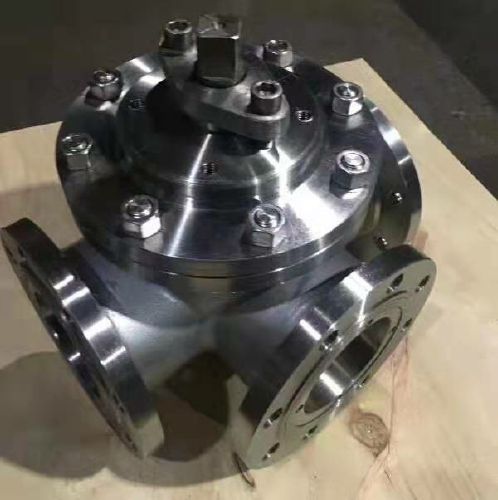

Q945F，Q45F-904L不銹鋼法蘭三通球閥，T型或L型結構，材質904L（N08904，1.4539，00Cr20Ni25Mo4.5Cu）屬于超級奧氏體耐酸不銹鋼，壓力PN10-PN64，通徑DN15-DN250，型號Q44F、Q45F、Q644F、Q645F、Q945F、Q944F、Q344F、Q345F。適用介質：氟氧化鈉、海水、硫酸、鹽酸、磷酸、氫氟酸、鹽水、高濃度氯離子廢水。
Q945F，Q45F-904L不銹鋼法蘭三通球閥，安裝電動執行器和氣動執行器，可以實現自動遠控操作，還可以與DCS、PLC控制系統連接。按照球體孔數不同，分L型三通和T型三通兩種，L型三通球體有二孔，是做換向用的。T型三通球體有三孔，作用是對介質進行合流或分流。
904L（N08904，1.4539，00Cr20Ni25Mo4.5Cu）屬于超級奧氏體耐酸不銹鋼，904L材料具有很好的活化—鈍化轉變能力，耐腐蝕性能極好，在非氧化性酸如硫酸、醋酸、甲酸、磷酸中具有很好的耐蝕性，在中性含氯離子介質中具有很好的抗點蝕性，同時具有良好的抗縫隙腐蝕及抗應力腐蝕性能。適用于70℃以下各種濃度硫酸，在常壓下耐任何濃度、任何溫度的醋酸，及甲酸與醋酸的混酸中的耐腐蝕性也很好。
電動執行器要求
電動執行器性能符合JB/T8528-1997（普通型閥門電動裝置技術條件）的規定。隔爆型的性能符合GB3836.1-2000（爆炸性氣體環境用電氣設備第一部分：通用要求） GB3836.2-2000(爆炸性氣體環境用電氣設備第2部分：隔爆型“d”)及JB/T8529-1997(隔爆型電動裝置技術條件)的規定。
電動技術條件
1、電源：電機為三相交流AC380V，50Hz。控制為二相交流AC220V,50Hz，可選電源：AC220~660V，50.60Hz。 2、防爆等級：T1-T4組的爆炸性氣體混合物。
3、防護等級；IP65/67（特殊訂貨IP68）。
4、電機為工作制；額定運行時間10分鐘。F級絕緣。
5、防腐涂裝：高溫烤漆。
6、控制模式：開關量，模擬量，總線制，總線+常規。
自動檢測與保護功能
1、嵌入式設計的液晶屏在線顯示內容豐富；非侵入式調試；
2、標準的輸入信號現場校準功能；
3、自動檢測和自動診斷功能；
4、電源缺相、斷相、堵轉保護功能；
5、電子閂鎖保護功能；
6、相序自校正功能；
8、外殼額定防護等級為塵密、防噴水的IP65防護等級，也可提供更高級別的IP67和IP68防護等級外殼；
9、開關二位式工作制與調節式兩種工作制；
10、多種控制方式可供選擇：遠控型、整體調節型、智能調節型等。
氣動要求
氣動執行器的開關動作都是通過氣源驅動完成的，是雙作用氣動。只有打開動作是由氣源驅動完成，關閉動作靠彈簧復位的，是單作用氣動。
氣缸按扭力大小，分齒輪齒條氣動（輸出力矩小，且恒定），撥叉式氣動（輸出力矩大，隨角度變化）。
氣缸材料：鋁合金、鑄鋼、鑄鐵、不銹鋼。
氣動安裝標準：
1、快捷的安裝，缸體底部安裝面（閥門連接）符合ISO5211及DIN3337標準，設計有多個轉接盤連接螺紋孔。如遇氣缸底部ISO孔與閥門（如美標或其它標準）法蘭孔無法匹配時，使用本公司的轉接盤可以恰當的完成連接。更有多種規格的轉接套適配多種閥桿尺寸用于安裝。
2、頂部安裝面符合VDI/VDE3845標準，方便安裝定位器及限位開關盒等附件。
3、不銹鋼304可調節定位螺栓實現輸出軸+/-5度旋轉精度調節。
4、側面進氣接口連接符合VDI/VDE3845 NAMUR標準，可方便地安裝電磁閥。
應用標準:
設計與制造：GB/T12237, ANSI B16.34, API 608；
結構長度：GB/T12221；
法蘭尺寸：GB/T9113，ASME B16.5, JIS B2212，JIS B2214；
檢驗與試驗：GB/T13927。
參數
產品型號：Q44F、Q45F、Q644F、Q645F、Q945F、Q944F、Q344F、Q345F；
公稱壓力：PN10-PN64；
公稱通徑：DN15-DN250；
操作方式：氣動、電動、蝸輪、手動；
連接方式：法蘭；
閥門功能：切斷、換向、分流、合流；
零部件材質：
閥體材質：904L不銹鋼；
球體材質：904L；
閥桿材質：904L；
閥座密封圈：PTFE、RTFE（增強PTFE）、對位聚苯PPL、PEEK。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q945F，Q45F-904L不銹鋼法蘭三通球閥產品，請您根據Q945F，Q45F-904L不銹鋼法蘭三通球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
Q945F，Q45F-904L不銹鋼法蘭三通球閥，T型或L型結構，材質904L（N08904，1.4539，00Cr20Ni25Mo4.5Cu）屬于超級奧氏體耐酸不銹鋼，壓力PN10-PN64，通徑DN15-DN250，型號Q44F、Q45F、Q644F、Q645F、Q945F、Q944F、Q344F、Q345F。適用介質：氟氧化鈉、海水、硫酸、鹽酸、磷酸、氫氟酸、鹽水、高濃度氯離子廢水。
Q945F，Q45F-904L不銹鋼法蘭三通球閥，安裝電動執行器和氣動執行器，可以實現自動遠控操作，還可以與DCS、PLC控制系統連接。按照球體孔數不同，分L型三通和T型三通兩種，L型三通球體有二孔，是做換向用的。T型三通球體有三孔，作用是對介質進行合流或分流。
904L（N08904，1.4539，00Cr20Ni25Mo4.5Cu）屬于超級奧氏體耐酸不銹鋼，904L材料具有很好的活化—鈍化轉變能力，耐腐蝕性能極好，在非氧化性酸如硫酸、醋酸、甲酸、磷酸中具有很好的耐蝕性，在中性含氯離子介質中具有很好的抗點蝕性，同時具有良好的抗縫隙腐蝕及抗應力腐蝕性能。適用于70℃以下各種濃度硫酸，在常壓下耐任何濃度、任何溫度的醋酸，及甲酸與醋酸的混酸中的耐腐蝕性也很好。
電動執行器要求
電動執行器性能符合JB/T8528-1997（普通型閥門電動裝置技術條件）的規定。隔爆型的性能符合GB3836.1-2000（爆炸性氣體環境用電氣設備第一部分：通用要求） GB3836.2-2000(爆炸性氣體環境用電氣設備第2部分：隔爆型“d”)及JB/T8529-1997(隔爆型電動裝置技術條件)的規定。
電動技術條件
1、電源：電機為三相交流AC380V，50Hz。控制為二相交流AC220V,50Hz，可選電源：AC220~660V，50.60Hz。 2、防爆等級：T1-T4組的爆炸性氣體混合物。
3、防護等級；IP65/67（特殊訂貨IP68）。
4、電機為工作制；額定運行時間10分鐘。F級絕緣。
5、防腐涂裝：高溫烤漆。
6、控制模式：開關量，模擬量，總線制，總線+常規。
自動檢測與保護功能
1、嵌入式設計的液晶屏在線顯示內容豐富；非侵入式調試；
2、標準的輸入信號現場校準功能；
3、自動檢測和自動診斷功能；
4、電源缺相、斷相、堵轉保護功能；
5、電子閂鎖保護功能；
6、相序自校正功能；
8、外殼額定防護等級為塵密、防噴水的IP65防護等級，也可提供更高級別的IP67和IP68防護等級外殼；
9、開關二位式工作制與調節式兩種工作制；
10、多種控制方式可供選擇：遠控型、整體調節型、智能調節型等。
氣動要求
氣動執行器的開關動作都是通過氣源驅動完成的，是雙作用氣動。只有打開動作是由氣源驅動完成，關閉動作靠彈簧復位的，是單作用氣動。
氣缸按扭力大小，分齒輪齒條氣動（輸出力矩小，且恒定），撥叉式氣動（輸出力矩大，隨角度變化）。
氣缸材料：鋁合金、鑄鋼、鑄鐵、不銹鋼。
氣動安裝標準：
1、快捷的安裝，缸體底部安裝面（閥門連接）符合ISO5211及DIN3337標準，設計有多個轉接盤連接螺紋孔。如遇氣缸底部ISO孔與閥門（如美標或其它標準）法蘭孔無法匹配時，使用本公司的轉接盤可以恰當的完成連接。更有多種規格的轉接套適配多種閥桿尺寸用于安裝。
2、頂部安裝面符合VDI/VDE3845標準，方便安裝定位器及限位開關盒等附件。
3、不銹鋼304可調節定位螺栓實現輸出軸+/-5度旋轉精度調節。
4、側面進氣接口連接符合VDI/VDE3845 NAMUR標準，可方便地安裝電磁閥。
應用標準:
設計與制造：GB/T12237, ANSI B16.34, API 608；
結構長度：GB/T12221；
法蘭尺寸：GB/T9113，ASME B16.5, JIS B2212，JIS B2214；
檢驗與試驗：GB/T13927。
參數
產品型號：Q44F、Q45F、Q644F、Q645F、Q945F、Q944F、Q344F、Q345F；
公稱壓力：PN10-PN64；
公稱通徑：DN15-DN250；
操作方式：氣動、電動、蝸輪、手動；
連接方式：法蘭；
閥門功能：切斷、換向、分流、合流；
零部件材質：
閥體材質：904L不銹鋼；
球體材質：904L；
閥桿材質：904L；
閥座密封圈：PTFE、RTFE（增強PTFE）、對位聚苯PPL、PEEK。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q945F，Q45F-904L不銹鋼法蘭三通球閥產品，請您根據Q945F，Q45F-904L不銹鋼法蘭三通球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
