奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q941PFA,Q41F46-襯氟球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
Q941PFA,Q41F46-襯氟球閥是一種應用廣泛的球閥，閥內襯耐腐蝕材料（PFA，F46），在有腐蝕的工況使用。Q941PFA,Q41F46-襯氟球閥有O型球、V型球、三通球，型號Q41F46，VQ41F46、Q44PFA、Q45PFA，通徑DN15-DN400，壓力PN10-PN16，磅級150LB。材質：WCB碳鋼，SS304，SS316，SS316L不銹鋼。
三種Q941PFA,Q41F46-襯氟球閥的區別
O型Q941PFA,Q41F46-襯氟球閥用的O型球體，屬于切斷閥，全開或全關，不可調節。
V型Q941PFA,Q41F46-襯氟球閥用的有V型開口的球體，可做調節，是調節球閥。
三通Q941PFA,Q41F46-襯氟球閥的球閥是三通型，有T型三通和L型三通兩種，能夠連接三條管道，作用是對介質進行分流、合流，換向。
Q941PFA,Q41F46-襯氟球閥結構特點：
1、流體阻力小，閥全開后，流道平整通暢，內壁光滑，流體阻力比其它閥都小。
2、開關迅速、方便，只需將球體旋轉90°，便完成開啟或關閉動作。

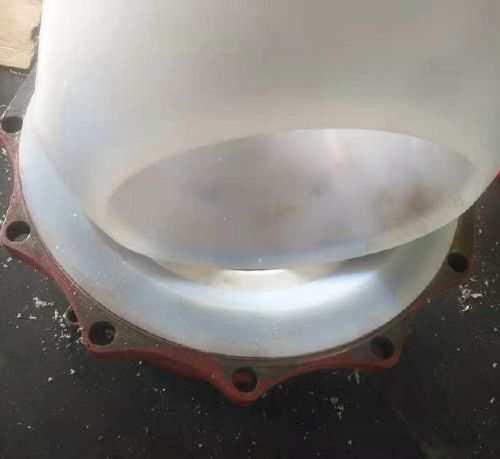

3、采用模壓工藝，將襯里材料襯于閥體內壁，球體全包，能耐強酸、強堿的腐蝕。襯里球面與PTFE閥座組合，密封性好，達到了零泄漏。
4、球體與閥桿融為一體，去掉了轉動角差，不會因壓力變化導致閥桿沖出，保證了使用的可靠性。
5、可配置氣動、電動等多種驅動裝置，實現遠距離控制和自動化操作。
電動執行器性能
電動執行器性能符合JB/T8528-1997（普通型閥門電動裝置技術條件）的規定。隔爆型的性能符合GB3836.1-2000（爆炸性氣體環境用電氣設備第一部分：通用要求） GB3836.2-2000(爆炸性氣體環境用電氣設備第2部分：隔爆型“d”)及JB/T8529-1997(隔爆型電動裝置技術條件)的規定。
電動技術條件
1、電源：電機為三相交流AC380V，50Hz�？刂茷槎嘟涣鰽C220V,50Hz，可選電源：AC220~660V，50.60Hz。 2、防爆等級：T1-T4組的爆炸性氣體混合物。
3、防護等級；IP65/67（特殊訂貨IP68）。
4、電機為工作制；額定運行時間10分鐘。F級絕緣。
5、防腐涂裝：高溫烤漆。
6、控制模式：開關量，模擬量，總線制，總線+常規。
氣動執行器介紹
氣動執行器有單作用（彈簧復位）和雙作用兩種，執行器的開關動作都是通過氣源驅動完成的，是雙作用氣動。只有打開動作是由氣源驅動完成，關閉動作靠彈簧復位的，是單作用氣動。
氣缸按扭力大小，分齒輪齒條氣動（輸出力矩小，且恒定），撥叉式氣動（輸出力矩大，隨角度變化）。
氣缸材料：鋁合金、鑄鋼、鑄鐵、不銹鋼。
撥叉式氣動執行器運作時，扭矩是變動的，輸出扭力隨角度改變而改變，而且在閥門開啟或關閉位置，力矩值大，這正好與閥門的規律相符。 相比齒輪齒條式執行器，撥叉式氣動執行器和更能節省力矩，因為齒輪齒條式執行器的力是恒定的。
撥叉式氣動的工作原理
壓縮空氣進入氣缸后，推動撥叉式活塞運動，通過撥叉將活塞的直線運動轉為圓盤的旋轉運動，圓盤帶動輸出軸轉動，從而實現對閥門的控制。
氣動安裝標準：
1、快捷的安裝，缸體底部安裝面（閥門連接）符合ISO5211及DIN3337標準，設計有多個轉接盤連接螺紋孔。如遇氣缸底部ISO孔與閥門（如美標或其它標準）法蘭孔無法匹配時，使用本公司的轉接盤可以恰當的完成連接。更有多種規格的轉接套適配多種閥桿尺寸用于安裝。
2、頂部安裝面符合VDI/VDE3845標準，方便安裝定位器及限位開關盒等附件。
3、不銹鋼304可調節定位螺栓實現輸出軸+/-5度旋轉精度調節。
4、側面進氣接口連接符合VDI/VDE3845 NAMUR標準，可方便地安裝電磁閥。
閥門參數
產品型號：Q641F46，VQ41F46、Q944PFA、Q45PFA；
公稱壓力：PN0.6MPa-PN1.6MPa；磅級150LB；
公稱通徑：DN15-DN200（二片式結構），DN250-DN400（三片式結構）；
連接方式：法蘭（美標、國標、日標、德標）。
零件材質
閥體材質：碳鋼、CF8、CF8M、CF3M不銹鋼；
球體材質：碳鋼、304、316、316L不銹鋼；
閥桿材質：2Cr13、304、316；
襯里材料：PFA，F46。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q941PFA,Q41F46-襯氟球閥產品，請您根據Q941PFA,Q41F46-襯氟球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
Q941PFA,Q41F46-襯氟球閥是一種應用廣泛的球閥，閥內襯耐腐蝕材料（PFA，F46），在有腐蝕的工況使用。Q941PFA,Q41F46-襯氟球閥有O型球、V型球、三通球，型號Q41F46，VQ41F46、Q44PFA、Q45PFA，通徑DN15-DN400，壓力PN10-PN16，磅級150LB。材質：WCB碳鋼，SS304，SS316，SS316L不銹鋼。
三種Q941PFA,Q41F46-襯氟球閥的區別
O型Q941PFA,Q41F46-襯氟球閥用的O型球體，屬于切斷閥，全開或全關，不可調節。
V型Q941PFA,Q41F46-襯氟球閥用的有V型開口的球體，可做調節，是調節球閥。
三通Q941PFA,Q41F46-襯氟球閥的球閥是三通型，有T型三通和L型三通兩種，能夠連接三條管道，作用是對介質進行分流、合流，換向。
Q941PFA,Q41F46-襯氟球閥結構特點：
1、流體阻力小，閥全開后，流道平整通暢，內壁光滑，流體阻力比其它閥都小。
2、開關迅速、方便，只需將球體旋轉90°，便完成開啟或關閉動作。
3、采用模壓工藝，將襯里材料襯于閥體內壁，球體全包，能耐強酸、強堿的腐蝕。襯里球面與PTFE閥座組合，密封性好，達到了零泄漏。
4、球體與閥桿融為一體，去掉了轉動角差，不會因壓力變化導致閥桿沖出，保證了使用的可靠性。
5、可配置氣動、電動等多種驅動裝置，實現遠距離控制和自動化操作。
電動執行器性能
電動執行器性能符合JB/T8528-1997（普通型閥門電動裝置技術條件）的規定。隔爆型的性能符合GB3836.1-2000（爆炸性氣體環境用電氣設備第一部分：通用要求） GB3836.2-2000(爆炸性氣體環境用電氣設備第2部分：隔爆型“d”)及JB/T8529-1997(隔爆型電動裝置技術條件)的規定。
電動技術條件
1、電源：電機為三相交流AC380V，50Hz�？刂茷槎嘟涣鰽C220V,50Hz，可選電源：AC220~660V，50.60Hz。 2、防爆等級：T1-T4組的爆炸性氣體混合物。
3、防護等級；IP65/67（特殊訂貨IP68）。
4、電機為工作制；額定運行時間10分鐘。F級絕緣。
5、防腐涂裝：高溫烤漆。
6、控制模式：開關量，模擬量，總線制，總線+常規。
氣動執行器介紹
氣動執行器有單作用（彈簧復位）和雙作用兩種，執行器的開關動作都是通過氣源驅動完成的，是雙作用氣動。只有打開動作是由氣源驅動完成，關閉動作靠彈簧復位的，是單作用氣動。
氣缸按扭力大小，分齒輪齒條氣動（輸出力矩小，且恒定），撥叉式氣動（輸出力矩大，隨角度變化）。
氣缸材料：鋁合金、鑄鋼、鑄鐵、不銹鋼。
撥叉式氣動執行器運作時，扭矩是變動的，輸出扭力隨角度改變而改變，而且在閥門開啟或關閉位置，力矩值大，這正好與閥門的規律相符。 相比齒輪齒條式執行器，撥叉式氣動執行器和更能節省力矩，因為齒輪齒條式執行器的力是恒定的。
撥叉式氣動的工作原理
壓縮空氣進入氣缸后，推動撥叉式活塞運動，通過撥叉將活塞的直線運動轉為圓盤的旋轉運動，圓盤帶動輸出軸轉動，從而實現對閥門的控制。
氣動安裝標準：
1、快捷的安裝，缸體底部安裝面（閥門連接）符合ISO5211及DIN3337標準，設計有多個轉接盤連接螺紋孔。如遇氣缸底部ISO孔與閥門（如美標或其它標準）法蘭孔無法匹配時，使用本公司的轉接盤可以恰當的完成連接。更有多種規格的轉接套適配多種閥桿尺寸用于安裝。
2、頂部安裝面符合VDI/VDE3845標準，方便安裝定位器及限位開關盒等附件。
3、不銹鋼304可調節定位螺栓實現輸出軸+/-5度旋轉精度調節。
4、側面進氣接口連接符合VDI/VDE3845 NAMUR標準，可方便地安裝電磁閥。
閥門參數
產品型號：Q641F46，VQ41F46、Q944PFA、Q45PFA；
公稱壓力：PN0.6MPa-PN1.6MPa；磅級150LB；
公稱通徑：DN15-DN200（二片式結構），DN250-DN400（三片式結構）；
連接方式：法蘭（美標、國標、日標、德標）。
零件材質
閥體材質：碳鋼、CF8、CF8M、CF3M不銹鋼；
球體材質：碳鋼、304、316、316L不銹鋼；
閥桿材質：2Cr13、304、316；
襯里材料：PFA，F46。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q941PFA,Q41F46-襯氟球閥產品，請您根據Q941PFA,Q41F46-襯氟球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
