奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z941YPN40~63-電動中壓閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
產品

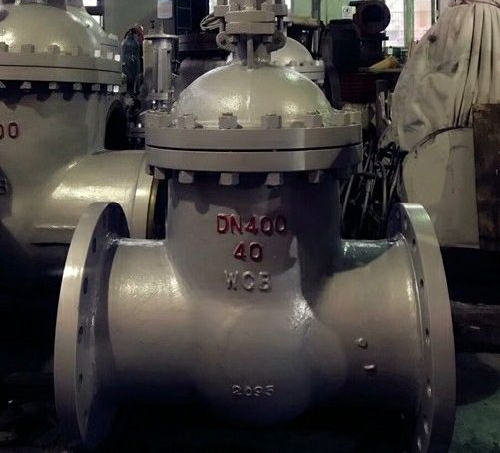

Z941YPN40~63-電動中壓閘閥法蘭連接，鋼制明桿楔式，密封面STL合金，PN40~63壓力，通經為DN15-DN1000(國標)，安裝位置與管道垂直安裝，≤DN250口徑可以側裝，嚴禁倒裝，電動閘閥工作時，閘板處于全開或全關位置，不停留在中間位置或當調節閥使用
電動裝置選型
1、一般場合使用選用普通開關型分防爆或者不防爆，戶外或者室內
2、需要遠程控制和監控的選用智能開關分防爆或者不防爆，戶外或者室內
用途:
作用功能用途：一般用于管路需要全開全關的作接通或者切斷使用，楔式閘閥的特性是使用壽命長
使用行業分類：電力、石油、化工、冶金、鋼鐵、環保、食品、船舶、航天、生物科技
特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面不銹鋼或者硬質合金，使用壽命長
3、柔性石墨填料、密封可靠，操作輕便靈活
4、電動裝置可選擇普通使用開關型的也可以選智能控制開關型的
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式。
執行標準
設計規范:GB/T12234
結構長度:GB/T12221
連接法蘭:JB/T79
試驗與檢驗:JB/T9092
壓力-溫度:GB/T9131
產品標識:GB/T12220
材質選型表
性能參數
適用介質和適用溫度
外形連接尺寸
外形結構尺寸圖
安裝使用注意事項:
1、電動閘閥可安裝在水平管路或垂直管路上，單雙閘板閘閥應安裝在水平管路上，且手輪應位于閥門上方，不允許朝下安裝。閘閥介質流動方向不受限制。
2、電動閘閥通常法蘭連接，特殊場合也有用焊接連接的。
3、對于大口徑及高壓的閘閥，啟閉力矩較大。為了減小啟閉力矩，可安裝旁通閥的辦法。旁通閥安裝在主閘閥外部，它的進出口與主閘閥的兩側練練連接，并聯聯通。主閘閥開啟前應先開通旁通閥，進入閥后，使主閘閥閘板前后的壓力差減小，從而減小主閘閥的開啟力矩。旁通閥口徑的選用應根據主閥口徑和使用要求考慮。
4、電動閘閥是截斷閥，密封性能不及截止閥。閘閥主要"職責"是"斷流"，以及以小的阻力："續流"。它不宜用作調節介質的流量和壓力，如長期用于調節，密封面易被介質沖刷磨損，影響密封性能。
5、電動閘閥的介質溫度、壓力，對使用的可靠性應引起注意。在高溫、高壓時，由于溫度的變化可能使閘板鍥死，同時因各處介質溫度不均勻，易產生不密封現象。鍥式但閘板閥尤為明顯。
6、初次通電時應注意電源的相序,正確的操作方法是將閘閥手動開至中間位置,然后再點動操作開關閥門,將閥門的行程調整好后(具體的調整方法廠家),方可正常運行。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z941YPN40~63-電動中壓閘閥產品，請您根據Z941YPN40~63-電動中壓閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
產品
Z941YPN40~63-電動中壓閘閥法蘭連接，鋼制明桿楔式，密封面STL合金，PN40~63壓力，通經為DN15-DN1000(國標)，安裝位置與管道垂直安裝，≤DN250口徑可以側裝，嚴禁倒裝，電動閘閥工作時，閘板處于全開或全關位置，不停留在中間位置或當調節閥使用
電動裝置選型
1、一般場合使用選用普通開關型分防爆或者不防爆，戶外或者室內
2、需要遠程控制和監控的選用智能開關分防爆或者不防爆，戶外或者室內
用途:
作用功能用途：一般用于管路需要全開全關的作接通或者切斷使用，楔式閘閥的特性是使用壽命長
使用行業分類：電力、石油、化工、冶金、鋼鐵、環保、食品、船舶、航天、生物科技
特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面不銹鋼或者硬質合金，使用壽命長
3、柔性石墨填料、密封可靠，操作輕便靈活
4、電動裝置可選擇普通使用開關型的也可以選智能控制開關型的
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式。
執行標準
設計規范:GB/T12234
結構長度:GB/T12221
連接法蘭:JB/T79
試驗與檢驗:JB/T9092
壓力-溫度:GB/T9131
產品標識:GB/T12220
材質選型表
| 閥體、閥蓋 | 閥板、閥座 | 閥桿 | 閥桿螺母 | 填料 | 手輪 |
| 碳素鋼 | 優質碳鋼＋硬質合金或不銹鋼 | 鉻不銹鋼 | 鋁青銅 | 石墨石棉盤根 | 可鍛鑄鐵 |
| 鉻鎳鈦鋼 | 不銹鋼、不銹鋼＋硬質合金 | 鉻鎳鈦不銹鋼 | 鋁青銅 | 浸聚四氟乙烯 | 可鍛鑄鐵 |
| 鉻鎳鉬鈦鋼 | 不銹鋼、不銹鋼＋硬質合金 | 鉻鎳鉬鈦不銹鋼 | 鋁青銅 | 浸聚四氟乙烯 | 可鍛鑄鐵 |
| 鉻鉬鋼 | 合金鋼＋硬質合金 | 鉻鉬鋁鋼 | 鋁青銅 | 柔性石棉＋33.4 | 可鍛鑄鐵 |
| 公稱壓力PN（MPa） | 殼體 | 試驗壓力（MPa） | 上密封 | |
| 密封（液） | 密封（氣） | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4 | 6 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7 | 0.6 | 7 |
| 10 | 15 | 11 | 0.6 | 11 |
| 16 | 24 | 18 | 0.6 | 18 |
| 殼體材料 | 適用介質 | 適用溫度（℃） |
| 碳素鋼（C型） | 水、蒸汽、油品 | ≤425 |
| 鉻鎳鈦鋼（P型） | 硝酸類 | ≤200 |
| 鉻鎳鉬鈦鋼（R型） | 醋酸類 | ≤200 |
| 鉻鉬鋼（I型） | 水、蒸汽、油品 | ≤550 |
| DN | L | D | D1 | D2 | D6 | b | f | f1 | z×Φd | H | 重量/Kg |
| 50 | 250 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4×Φ18 | 665 | 58 |
| 65 | 280 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8×Φ18 | 680 | 68 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8×Φ18 | 752 | 80 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8×Φ23 | 846 | 108 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8×Φ25 | 923 | 151 |
| 150 | 450 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8×Φ25 | 1087 | 258 |
| 200 | 550 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12×Φ30 | 1243 | 366 |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 3 | 4.5 | 12×Φ34 | 1429 | 472 |
| 300 | 750 | 510 | 450 | 408 | 364 | 46 | 3 | 4.5 | 16×Φ34 | 1608 | 673 |
| 350 | 850 | 570 | 510 | 465 | 422 | 52 | 4 | 5 | 16×Φ34 | 1738 | 804 |
| 400 | 950 | 655 | 585 | 535 | 474 | 58 | 4 | 5 | 16×Φ41 | 1897 | 1081 |
| 450 | 1050 | 680 | 610 | 560 | 524 | 60 | 4 | 5 | 20×Φ41 | 2104 | 1259 |
| 500 | 1150 | 755 | 670 | 612 | 576 | 62 | 4 | 5 | 20×Φ48 | 2401 | 1348 |
| DN | L | D | D1 | D2 | D6 | b | f | f1 | z×Φd | H | 重量/Kg |
| 50 | 250 | 175 | 135 | 105 | 88 | 26 | 3 | 4 | 4×Φ23 | 667 | 68 |
| 65 | 280 | 200 | 160 | 130 | 110 | 28 | 3 | 4 | 8×Φ23 | 685 | 72 |
| 80 | 310 | 210 | 170 | 140 | 121 | 30 | 3 | 4 | 8×Φ23 | 748 | 88 |
| 100 | 350 | 250 | 200 | 168 | 150 | 32 | 3 | 4.5 | 8×Φ25 | 845 | 117 |
| 125 | 400 | 295 | 240 | 202 | 176 | 36 | 3 | 4.5 | 8×Φ30 | 935 | 158 |
| 150 | 450 | 340 | 280 | 240 | 204 | 38 | 3 | 4.5 | 8×Φ34 | 1090 | 314 |
| 200 | 550 | 405 | 345 | 300 | 260 | 44 | 3 | 4.5 | 12×Φ34 | 1253 | 432 |
| 250 | 650 | 470 | 400 | 352 | 313 | 48 | 3 | 4.5 | 12×Φ41 | 1449 | 595 |
| 300 | 750 | 530 | 460 | 412 | 364 | 54 | 4 | 4.5 | 16×Φ41 | 1867 | 721 |
| 350 | 850 | 595 | 525 | 475 | 422 | 60 | 4 | 5 | 16×Φ41 | 1931 | 963 |
| 400 | 950 | 670 | 585 | 525 | 474 | 66 | 4 | 5 | 16×Φ48 | 2017 | 1129 |
| 500 | 1150 | 800 | 705 | 640 | 576 | 70 | 4 | 5 | 20×Φ54 | 2459 | 1493 |
安裝使用注意事項:
1、電動閘閥可安裝在水平管路或垂直管路上，單雙閘板閘閥應安裝在水平管路上，且手輪應位于閥門上方，不允許朝下安裝。閘閥介質流動方向不受限制。
2、電動閘閥通常法蘭連接，特殊場合也有用焊接連接的。
3、對于大口徑及高壓的閘閥，啟閉力矩較大。為了減小啟閉力矩，可安裝旁通閥的辦法。旁通閥安裝在主閘閥外部，它的進出口與主閘閥的兩側練練連接，并聯聯通。主閘閥開啟前應先開通旁通閥，進入閥后，使主閘閥閘板前后的壓力差減小，從而減小主閘閥的開啟力矩。旁通閥口徑的選用應根據主閥口徑和使用要求考慮。
4、電動閘閥是截斷閥，密封性能不及截止閥。閘閥主要"職責"是"斷流"，以及以小的阻力："續流"。它不宜用作調節介質的流量和壓力，如長期用于調節，密封面易被介質沖刷磨損，影響密封性能。
5、電動閘閥的介質溫度、壓力，對使用的可靠性應引起注意。在高溫、高壓時，由于溫度的變化可能使閘板鍥死，同時因各處介質溫度不均勻，易產生不密封現象。鍥式但閘板閥尤為明顯。
6、初次通電時應注意電源的相序,正確的操作方法是將閘閥手動開至中間位置,然后再點動操作開關閥門,將閥門的行程調整好后(具體的調整方法廠家),方可正常運行。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z941YPN40~63-電動中壓閘閥產品，請您根據Z941YPN40~63-電動中壓閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
