產品中心
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ZJHPDN2516PW-氣動調節閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
參數

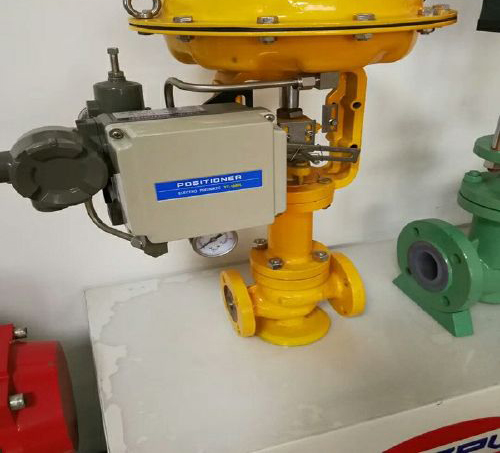

名稱: ZJHPDN2516PW-氣動調節閥
產地: 上海
品牌: 上海奇眾
公稱通徑: DN25mm ;
公稱壓力: PN1.6Mpa;
適用溫度: 80℃;
閥體材質: 不銹鋼;
ZJHPDN2516PW-氣動調節閥是由ZHA/B型多彈簧氣動薄膜執行機構和頂導向式直通低流阻單座閥組成.具有結構緊湊,重量輕,動作靈敏,流體通道呈S流線型,壓降損失小,閥容量大,流量特性*,配用電-氣閥門定位或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制,廣泛應用于*控氣體,液體,蒸汽等介質的工藝參數如壓力,流量,溫度,液位等參數保持在給定值.是符合IEC標準的新一代通用調節閥產品
結構原理
ZJHPDN2516PW-氣動調節閥是自動化控制系統中儀表的執行單元,電-氣閥門定位器,以電信號和壓縮空氣為動力,接受控制系統輸入的(0-10mA •DC或4-20mA •DC)電流信號,由調節器將壓縮空氣,轉換成相對應的氣源壓力信號輸入輸出,(可實現分程控制段幅信號),從而改變閥門開度位移,達到對流體介質的工藝參數*調節控制.
特點
2．ZJHP型氣動單座調節閥按作用模式可分；
正作用:氣閉式-常開型(當信號壓力增大時閥位向下位移),《B型》
反作用:氣開式-常閉型(當信號壓力增大時閥位向上位移),《K型》
3．ZJHP型氣動單座調節閥為直通單座鑄造球形閥,單座柱塞型閥芯,特別適用于允許泄漏小且閥前閥后壓差不大的工作場合.
4．直通低流阻單座為無底蓋頂導向結構,它只有一個閥座和一個柱塞形閥芯具有密閉性能好,泄漏量小,動作靈敏,流體通道呈S流線型,壓降損失小,閥容量大,流量特性*,可調比大,閥芯導向部分的導向面積大,具有抗振性能強等特點,適用于對介質泄漏量及調節精度有嚴格要求的場合,但由于閥結構上的原因,閥桿上的不平衡力較大,尤其在公稱通徑大的工況下更為明顯,因而該閥只適合于工作壓差較小的場合.
5．通過改變閥芯形狀的設計；不同的閥芯形狀會得到不同流量特性:等百分比(對數)性,直線性,快開特性.
6．根據使用工況要求,閥芯可設計制作成；軟質密封結構(適用于-20~+120℃溫度范圍內要求嚴密閉性的酸堿類,氣體類等介質).
本系列產品廣泛應用于化工,石油,冶金,電站,輕紡,造紙和制藥等工業生產過程的自動化調節和遠程控制.
有標準型,調節切斷型,波紋管密封型,夾套保溫型等品種.產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN15~300mm；*小閥芯DN6mm.適用流體溫度有-60~+450℃；按溫度高低配用不同閥蓋可分常溫型,高溫型和低溫型.電-氣閥門定位器
電氣閥門定位器是工業自動化中氣動執行器的主要配套儀表,可用來提高閥門位置的線性度,克服閥桿的磨擦力和消除調節閥不平衡力的影響等,從而保證閥門位置按控制系統或調節儀表傳來的0~10mA DC或4-20mA的電流信號成比例關系,實現正確定位.(有多種型號規格可選配) 本公司電-氣閥門定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西門子系列及智能定位器系列產品)
執行標準
ZJHPDN2516PW-氣動調節閥:GB/T4213-2008
機電產品:GB/T13384-2008
執行器術語:JB/T8218
壓力負載特性:JB/T11049-2010
流量負載特性:JB/T11049-2010
動作壽命:JB/T11049-2010
法蘭標準:GB/T9119-2010
訂貨須知:
訂貨時請用戶提供以下資料
1.調節閥名稱、型號
2.公稱壓力(MPa)
3.公稱通徑(mm)
4.額定流量系數(Kv)
5.固有流量特性
6.介質名稱；
7.工作溫度及范圍
8.整機作用方式
9.壓力設定點及調節范圍
10.閥體、閥內件及填料材質
11.所配附件
12.其它特殊要求
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZJHPDN2516PW-氣動調節閥產品，請您根據ZJHPDN2516PW-氣動調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
