奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多BQ641PPL16C-氣動保溫一體式球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

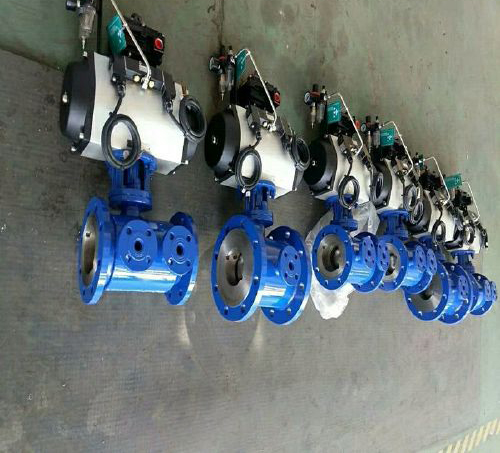

BQ641PPL16C-氣動保溫一體式球閥按GB設計制造法蘭連接按79-94標準制造，氣動開關，閥體材質碳鋼，密封材質PPL耐高溫，內件304不銹鋼，法蘭連接，保溫接管是法蘭連接的，具有保溫、保冷特性,用于石油、化工、冶金、制藥行業。
由于了蒸氣夾套保溫。故即使外界溫度降到零度以下，該閥仍操作靈活保證輸油管道能斷開，其優點是一般控制閥門所沒有的。它是重油輸送管道理想的控制閥門。
根據用戶需要夾套注入蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度。能防止介質結晶。
用途
主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的重油、膠類等高粘度介質。
結構原理
保溫夾套球閥整體式夾套結構設計，更能均勻地保溫、保冷，保溫球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套碳素鋼管焊接比鑄造的更加耐壓牢固。
夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的高壓力為1MPa。 保溫球閥具有良好的保溫、保冷特性，除縮徑保溫球閥外，閥門的通徑和管徑一至，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失，因此，對容易凝固、高粘度的液體介質具有優良的性能。
執行標準
設計制造標準：GB/T12224、ASME B 16.34
結構長度標準：GB/T 12221-2005、ASME B 16.10
連接法蘭標準：JB/T 79、GB/T 9113、ASME B 16.5
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008、JB/T9092、API 598
結構尺寸
尺寸圖
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的BQ641PPL16C-氣動保溫一體式球閥產品，請您根據BQ641PPL16C-氣動保溫一體式球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
BQ641PPL16C-氣動保溫一體式球閥按GB設計制造法蘭連接按79-94標準制造，氣動開關，閥體材質碳鋼，密封材質PPL耐高溫，內件304不銹鋼，法蘭連接，保溫接管是法蘭連接的，具有保溫、保冷特性,用于石油、化工、冶金、制藥行業。
由于了蒸氣夾套保溫。故即使外界溫度降到零度以下，該閥仍操作靈活保證輸油管道能斷開，其優點是一般控制閥門所沒有的。它是重油輸送管道理想的控制閥門。
根據用戶需要夾套注入蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度。能防止介質結晶。
用途
主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的重油、膠類等高粘度介質。
結構原理
保溫夾套球閥整體式夾套結構設計，更能均勻地保溫、保冷，保溫球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套碳素鋼管焊接比鑄造的更加耐壓牢固。
夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的高壓力為1MPa。 保溫球閥具有良好的保溫、保冷特性，除縮徑保溫球閥外，閥門的通徑和管徑一至，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失，因此，對容易凝固、高粘度的液體介質具有優良的性能。
執行標準
設計制造標準：GB/T12224、ASME B 16.34
結構長度標準：GB/T 12221-2005、ASME B 16.10
連接法蘭標準：JB/T 79、GB/T 9113、ASME B 16.5
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008、JB/T9092、API 598
結構尺寸
| 公稱通徑DN | L | D | D1 | D2 | B | F | Z-Φd | 2-G |
| 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 | 3月8日 |
| 20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | 3月8日 |
| 25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | 3月8日 |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 | 1月2日 |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | 1月2日 |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 | 1月2日 |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 | 1月2日 |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | 4-Φ18 | 1月2日 |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | 4-Φ18 | 1月2日 |
| 125 | 320 | 280 | 240 | 210 | 22 | 3 | 4-Φ23 | 1月2日 |
| 150 | 360 | 335 | 295 | 265 | 26 | 3 | 4-Φ23 | 1月2日 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的BQ641PPL16C-氣動保溫一體式球閥產品，請您根據BQ641PPL16C-氣動保溫一體式球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
