奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多KZ43Y600LB-閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

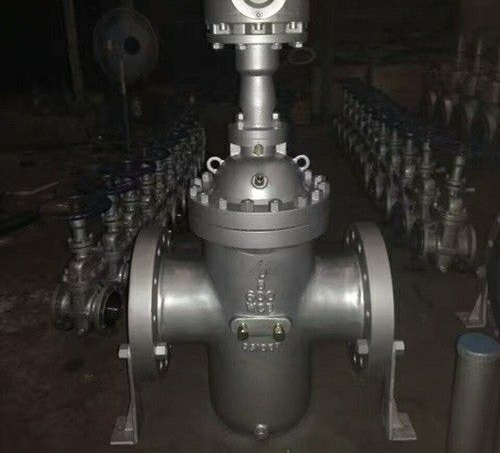

KZ43Y600LB-閘閥由閥體+閥板+驅動裝置三大部分組合而成，浮動式密封結構，適用于壓力不大于10MPa，溫度-29～121℃的H2S氣體含量較高的天然氣管線上，作為控制介質的啟閉及調節裝置
結構特征與工作原理
1浮動閥座，雙向啟閉，密封可靠，啟閉靈活。
2閘板均有導向條給予精密導向，同時密封面均噴焊硬質合金，耐沖蝕。
3閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿復合填料，多重密封，使得密封可靠，摩擦力小。
4關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向，形成較大的密封比壓，從而形成*道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。
5由于雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于國內外同類產品的重要特征。
6開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至位置時，導流孔與通道孔相重合，此時全開.
性能參數
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的KZ43Y600LB-閘閥產品，請您根據KZ43Y600LB-閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
KZ43Y600LB-閘閥由閥體+閥板+驅動裝置三大部分組合而成，浮動式密封結構，適用于壓力不大于10MPa，溫度-29～121℃的H2S氣體含量較高的天然氣管線上，作為控制介質的啟閉及調節裝置
結構特征與工作原理
1浮動閥座，雙向啟閉，密封可靠，啟閉靈活。
2閘板均有導向條給予精密導向，同時密封面均噴焊硬質合金，耐沖蝕。
3閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿復合填料，多重密封，使得密封可靠，摩擦力小。
4關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向，形成較大的密封比壓，從而形成*道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。
5由于雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于國內外同類產品的重要特征。
6開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至位置時，導流孔與通道孔相重合，此時全開.
性能參數
| 公 稱 壓 力 | 1 | 1.6 | 2.5 | 4 | 6.4 | 10 |
| 公 稱 通 徑 | DN40～DN700 | |||||
| 工作壓力(MPa) | ≤1.0 | ≤1.6 | ≤2.5 | ≤4.0 | ≤6.4 | ≤10.0 |
| 強度試驗(MPa) | 2 | 3.75 | 6 | 9.6 | 15 | |
| 密封試驗(MPa) | 1.1 | 2.75 | 4.4 | 7.1 | 11 | |
| 工 作 介 質 | 水、油品、天然氣等 | |||||
| 工 作 溫 度 | -29～121℃ | |||||
