奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多J41H150LB-美標截止閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

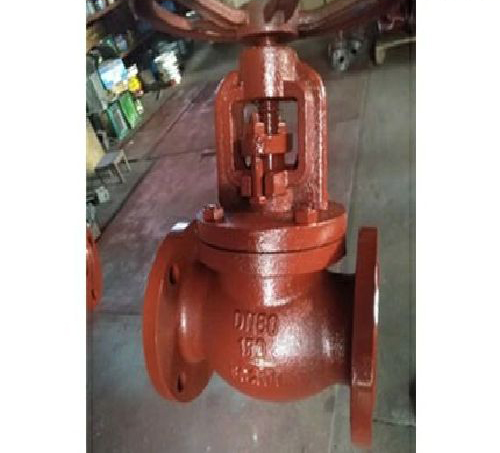

J41H150LB-美標截止閥閥體材質FC200球墨鑄鐵，法蘭連接的直通式截止閥，手動開關，密封面Cr13系列不銹鋼，設計和制造標準按照:ASME B16.34，API6D，通經1/2"20"，設計壓力Class150LB，適用溫度：≤180℃，適用介質：水、蒸汽、油品，廣泛應用于石化、冶金、化工、電站、制藥等行業。
用途
適用于高壓。石油、化工、制藥、化肥、電力行業等各種的工況上，截?cái)嗷蚪油ㄕ{(diào)節管路介質。
特點
1、J41H150LB-美標截止閥結構合理、密封可靠
2、密封面堆焊Co基硬質合金，耐磨、耐腐、抗摩擦性能好、使用壽命長
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能
4、零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要
5、閥芯可根據需要做承切斷型和調節型。
執行標準
設計規范標準： BS1873
結構長度標準： ASME B16.10
法蘭連接標準： ASME B16.5
對焊端連接標準：ASME B16.25
試驗與檢驗標準：API 598
試驗壓力
零件材料
外形尺寸
：
安裝注意事項
1、電動氣動截止閥吊裝時應注意不要碰傷電動氣動元件造成無法正常使用。
2、安裝前檢查閥內有無異物，如果有安排清理干凈安裝。
3、久置的閥門應該進行水壓或者氣壓試驗后安裝使用。
4、放置半年或者更久時間的閥門應該更換密封填料以免影響密封。
5、焊接截止閥焊接完成后檢測焊口處有無夾渣沙眼等缺陷，有條件進行拍片處理檢測，焊后一定要熱處理。
6、焊好后需要進行水壓試驗后才可以正常開機使用。
7、使用一段時間后開關閥門檢測填料密封，如有損壞及時更換。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J41H150LB-美標截止閥產品，請您根據J41H150LB-美標截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
J41H150LB-美標截止閥閥體材質FC200球墨鑄鐵，法蘭連接的直通式截止閥，手動開關，密封面Cr13系列不銹鋼，設計和制造標準按照:ASME B16.34，API6D，通經1/2"20"，設計壓力Class150LB，適用溫度：≤180℃，適用介質：水、蒸汽、油品，廣泛應用于石化、冶金、化工、電站、制藥等行業。
用途
適用于高壓。石油、化工、制藥、化肥、電力行業等各種的工況上，截?cái)嗷蚪油ㄕ{(diào)節管路介質。
特點
1、J41H150LB-美標截止閥結構合理、密封可靠
2、密封面堆焊Co基硬質合金，耐磨、耐腐、抗摩擦性能好、使用壽命長
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能
4、零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要
5、閥芯可根據需要做承切斷型和調節型。
執行標準
設計規范標準： BS1873
結構長度標準： ASME B16.10
法蘭連接標準： ASME B16.5
對焊端連接標準：ASME B16.25
試驗與檢驗標準：API 598
試驗壓力
| 公稱壓力PN(Lb) | 強度試驗 | 氣密封試驗 | 氣密封試驗 | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3 | 430 | 2.2 | 315 | 0.4-0.7 | 60-100 |
| 300 | 7.7 | 1110 | 5.7 | 815 | ||
| 600 | 15.3 | 2220 | 11.3 | 1630 | ||
| 900 | 23 | 3330 | 17 | 2445 | ||
| 1500 | 38.4 | 5560 | 28.2 | 4080 | ||
| 2500 | 64 | 9255 | 47 | 6790 | ||
| 體、蓋 | 閥桿 | 密封面 | 墊片（環） | 填料 | 工作溫度 | 適用介質 |
| FC200 | FC200 | FC200 | 增強柔性石墨 | 柔性石墨 | ≤180 | 水、蒸汽 |
| DN | 150Lb凸面法蘭（RF)主要尺寸 | 重量 | ||||||||
| mm | in | L | D | D1 | D2 | b | n-φd | H | D0 | |
| 15 | 1月2日 | 108 | 89 | 60.5 | 35 | 11.2 | 4/16 | 241 | 100 | 6.9 |
| 20 | 3月4日 | 117 | 98 | 69.9 | 43 | 12.7 | 4/16 | 241 | 100 | 9.8 |
| 25 | 1 | 127 | 108 | 79.2 | 51 | 14.2 | 4/16 | 242 | 125 | 13.5 |
| 32 | 11月4日 | 140 | 117 | 89 | 63 | 16 | 4/16 | 280 | 160 | 19.5 |
| 40 | 11月2日 | 165 | 127 | 98.6 | 73 | 17.5 | 4/16 | 286 | 160 | 28.5 |
| 50 | 2 | 203 | 152 | 120.7 | 92 | 19 | 4/19 | 368 | 200 | 18 |
| 65 | 2月21日 | 216 | 178 | 139.7 | 105 | 22.4 | 4/19 | 387 | 200 | 30 |
| 80 | 3 | 241 | 190 | 152.4 | 127 | 24 | 4/19 | 411 | 250 | 41 |
| 100 | 4 | 292 | 229 | 190.5 | 157 | 24 | 4/19 | 454 | 250 | 64 |
| 125 | 5 | 356 | 254 | 216 | 186 | 24 | 8-22.5 | 455 | 350 | 86 |
| 150 | 6 | 406 | 279 | 241.3 | 216 | 25.4 | 8-22.5 | 541 | 350 | 113 |
| 200 | 8 | 495 | 343 | 298.5 | 270 | 28.4 | 8-22.5 | 651 | 450 | 178 |
| 250 | 10 | 622 | 406 | 362 | 324 | 30.2 | 12-25.4 | 800 | 450 | 270 |
| 300 | 12 | 698 | 483 | 431.8 | 381 | 32 | 12-25.4 | 1231 | 600 | 350 |
| 350 | 14 | 787 | 533 | 476.3 | 413 | 35 | 12月29日 | 1450 | 600 | 460 |
| 400 | 16 | 914 | 597 | 539.8 | 470 | 36.6 | 26-29 | 1645 | 600 | 590 |
安裝注意事項
1、電動氣動截止閥吊裝時應注意不要碰傷電動氣動元件造成無法正常使用。
2、安裝前檢查閥內有無異物，如果有安排清理干凈安裝。
3、久置的閥門應該進行水壓或者氣壓試驗后安裝使用。
4、放置半年或者更久時間的閥門應該更換密封填料以免影響密封。
5、焊接截止閥焊接完成后檢測焊口處有無夾渣沙眼等缺陷，有條件進行拍片處理檢測，焊后一定要熱處理。
6、焊好后需要進行水壓試驗后才可以正常開機使用。
7、使用一段時間后開關閥門檢測填料密封，如有損壞及時更換。
