奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多BD341H16~25-保溫夾套蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
BD341H16~25-保溫夾套蝶閥產品說明書資料介紹
BD341H16~25-保溫夾套蝶閥在普通蝶閥基礎上在閥體外部焊裝了金屬夾套，在保溫蝶閥的閥體兩側裝有夾套接口，可接入蒸汽或其它過熱氣體，以防止介質在常溫狀態下凝固或結晶。電動，法蘭連接，三偏心結構，帶夾套保溫層，金屬硬密封，閥體碳鋼或者不銹鋼材質
①、閥門類型：BD=夾套保溫型蝶閥 Z=閘閥 D=蝶閥 J=截止閥 H=止回閥 Y=減壓閥
②、驅動方式：3=蝸輪傳動 6=氣動 9=電動 5=錐齒輪傳動 4=正齒輪傳動 空白=手動
③、連接方式：4=法蘭連接 6=焊連接 1=內螺紋連接 2=外螺紋連接
④、結構形式：0=單偏心1= 垂直板2=雙偏心結構3=三偏心結構
⑤、密封材質：F=氟橡膠 H=2cr13不銹鋼 Y=STL合金 M=增強石墨 N=尼龍塑料
⑥、壓力等級（PN）：16
⑦、閥體材質：C=碳鋼 P=304不銹鋼 R=316不銹鋼 未填寫=鑄鐵

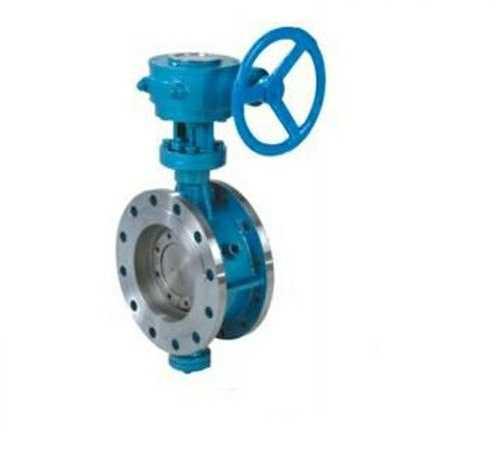

圖片
特點:
1、普通三偏心蝶閥加裝夾套保溫層焊制，制造工藝簡單方便。
2、密封面堆司太立硬質合金，密封耐磨損，使用壽命長。
3、三維偏心結構，閥座與閥板無磨擦，具有越關越緊的密封功能及密封副磨損補償性。
4、密封圈為軟硬層疊式金屬片，具有金屬密封和彈性密封的雙重優點。
執行標準:
設計制造：GB/T12238
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
夾套導熱管法蘭標準： JB/T79.1-1994
外形結構尺寸圖
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的BD341H16~25-保溫夾套蝶閥產品，請您根據BD341H16~25-保溫夾套蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
