奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多ZZFI-鐘罩閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

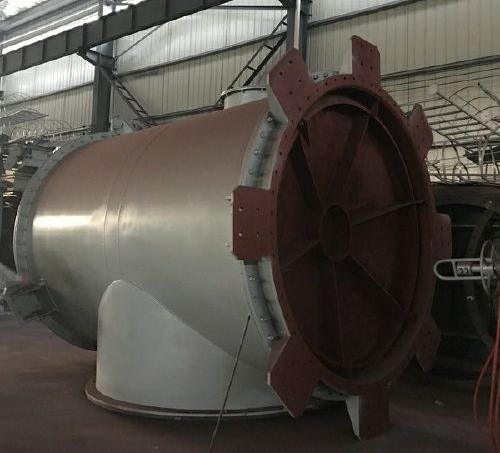

ZZFI-鐘罩閥產品說明書資料介紹
ZZFI-鐘罩閥具有結構緊湊，占地面積小，氣密性嚴，可靠性高等特點。ZZFI-鐘罩閥原理很簡單，上部是一筒狀或者錐形鐘罩，鐘罩與上部活動桿相連，下部為進氣口，密封時鐘罩下落將下部進氣口密封，反之向上則閥門開啟，出口設置在側面。
水封結構原理介紹
主要由驅動裝置同步運行器、支架、筒體、導向桿、閥體、閥盤、限位專置、扶梯組成。其運行原理為，當驅動裝置通電后作旋轉運動，提升吊繩帶動導向桿，通過導向桿連接；軸把運動傳動給閥盤，從而使閥盤作上運動，達到開啟的目的。反之驅動裝置反轉則閥盤下落關閉。在驅動裝置得電啟動的同時，同步器同時啟動，推動驅動裝置作直線同步前進或后退，確保閥盤啟閉的垂直 運動。
工作原理
煤氣由ZZFI-鐘罩閥進口管進入，由側面的煤氣出口通向放散管。正常工作時鐘罩扣在進口管上，并有約500mm左右高度水封保持密封性，鐘罩由升降拉桿控制提升或下降。ZZFI-鐘罩閥上部有一個圓筒形水封，升降桿上部是一個倒扣水封環管，插入圓筒水封中，這樣在升降時，煤氣不會由拉桿泄漏。升降頂部有定滑輪，用鋼絲繩牽引，鋼絲繩末端有配重;當煤氣發生爐內壓力升高是，ZZFI-鐘罩閥能自動打開，并由放散管泄壓，以便調節爐內壓力在工藝技術范圍要求內。在突然停電、熱備、以及停送煤氣時，都可以用ZZFI-鐘罩閥來調節爐內壓力。
結構設計
ZZFI-鐘罩閥由普通鋼板焊制，在兩段爐中一般安裝在上段煤氣出口管道上，單段爐一般安裝在出口上，工作原理簡單性能可靠，用于自動或者手動放散。ZZFI-鐘罩閥下部有煤氣進口管，進氣管外是一水封套管，上部是一圓筒形或者鐘罩形水封。正常工作時上部的水封蓋正好在水封管里套住進氣管。水封套管里的水封高度在500mm左右;側面有煤氣出口管與放散管相通，設有清理口，以便隨時清理內部沉積的焦油。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZZFI-鐘罩閥產品，請您根據ZZFI-鐘罩閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
ZZFI-鐘罩閥產品說明書資料介紹
ZZFI-鐘罩閥具有結構緊湊，占地面積小，氣密性嚴，可靠性高等特點。ZZFI-鐘罩閥原理很簡單，上部是一筒狀或者錐形鐘罩，鐘罩與上部活動桿相連，下部為進氣口，密封時鐘罩下落將下部進氣口密封，反之向上則閥門開啟，出口設置在側面。
水封結構原理介紹
主要由驅動裝置同步運行器、支架、筒體、導向桿、閥體、閥盤、限位專置、扶梯組成。其運行原理為，當驅動裝置通電后作旋轉運動，提升吊繩帶動導向桿，通過導向桿連接；軸把運動傳動給閥盤，從而使閥盤作上運動，達到開啟的目的。反之驅動裝置反轉則閥盤下落關閉。在驅動裝置得電啟動的同時，同步器同時啟動，推動驅動裝置作直線同步前進或后退，確保閥盤啟閉的垂直 運動。
工作原理
煤氣由ZZFI-鐘罩閥進口管進入，由側面的煤氣出口通向放散管。正常工作時鐘罩扣在進口管上，并有約500mm左右高度水封保持密封性，鐘罩由升降拉桿控制提升或下降。ZZFI-鐘罩閥上部有一個圓筒形水封，升降桿上部是一個倒扣水封環管，插入圓筒水封中，這樣在升降時，煤氣不會由拉桿泄漏。升降頂部有定滑輪，用鋼絲繩牽引，鋼絲繩末端有配重;當煤氣發生爐內壓力升高是，ZZFI-鐘罩閥能自動打開，并由放散管泄壓，以便調節爐內壓力在工藝技術范圍要求內。在突然停電、熱備、以及停送煤氣時，都可以用ZZFI-鐘罩閥來調節爐內壓力。
結構設計
ZZFI-鐘罩閥由普通鋼板焊制，在兩段爐中一般安裝在上段煤氣出口管道上，單段爐一般安裝在出口上，工作原理簡單性能可靠，用于自動或者手動放散。ZZFI-鐘罩閥下部有煤氣進口管，進氣管外是一水封套管，上部是一圓筒形或者鐘罩形水封。正常工作時上部的水封蓋正好在水封管里套住進氣管。水封套管里的水封高度在500mm左右;側面有煤氣出口管與放散管相通，設有清理口，以便隨時清理內部沉積的焦油。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的ZZFI-鐘罩閥產品，請您根據ZZFI-鐘罩閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
